エネルギー供給システム

システムの概要

燃料にクリーンな都市ガスを使用し、ガスエンジンで電気をつくり、ボイラーで蒸気をつくります。電気をつくる際に出た排熱(蒸気・温水)は、冷凍機の熱源に利用されます。低負荷対応用にインバータターボ冷凍機と小型貫流ボイラを設置しており、エネルギーのロスを最小限におさえる省エネルギーと環境にやさしいシステムとなっています。

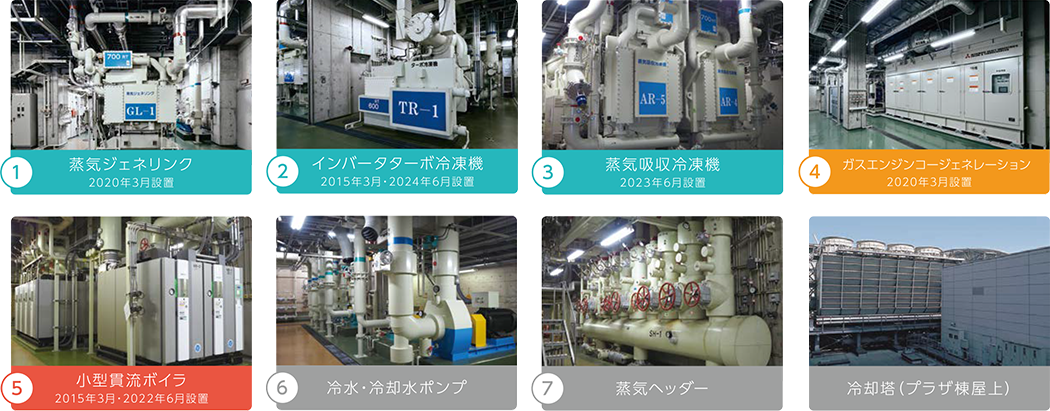

エネルギーセンター

エネルギーセンター設備配置図(グランパークビル地下4階)

設備概要・供給条件

設備概要

機器名称仕様台数稼働年月
冷熱源ターボ冷凍機インバータターボ冷凍機2,112kW(600RT)1台2015年3月
蒸気吸収冷凍機蒸気吸収二重効用5,104kW(1,450RT)2台1996年10月
蒸気ジェネリンク蒸気焚排熱投入型吸収冷凍機2,464kW(700RT)1台2020年3月
冷却塔強制通風直交流型5,693kW4台1996年10月
冷水ポンプ片吸込渦巻型626.4m3/h×55m1台
313.2m3/h×55m2台
393.6m3/h×55m1台2015年3月
302.4m3/h×57m1台2020年3月
冷却水ポンプ片吸込渦巻型1,044.0m3/h×35m1台1996年10月
522.0m3/h×35m2台
271.8m3/h×35m1台2015年3月
499.1m3/h×35m1台2020年3月
温熱源小型貫流ボイラ多管式貫流ボイラ2.0t/h2台2015年3月
炉筒煙管ボイラガス焚炉筒煙管式12.0t/h1台1996年10月
7.2t/h1台
ボイラ給水ポンプ多段渦巻型21.6m3/h×120m1台
14.4m3/h×120m1台
8.6m3/h×120m1台
還水槽SUS製パネル型有効6.5m33台
軟水装置Naイオン交換樹脂型2m3/h2台
ドレンフィルタカートリッジ式9m3/h2台
CGSガスエンジン発電機ミラーサイクル1,000kW2台2020年3月
排熱ボイラ多管式貫流ボイラ0.65t/h2台
NOx低減装置希薄予混合燃焼方式および脱硝装置:40%尿素水2台
受変電設備22kV2回線スポットネットワーク1996年10月
ガス絶縁自冷変圧器1,250kVA2台
ガス引込み150mm中圧A(13A)

供給条件

冷水往き:7℃、還り:14℃
蒸気0.78MPa
電気6.6kV、50Hz
